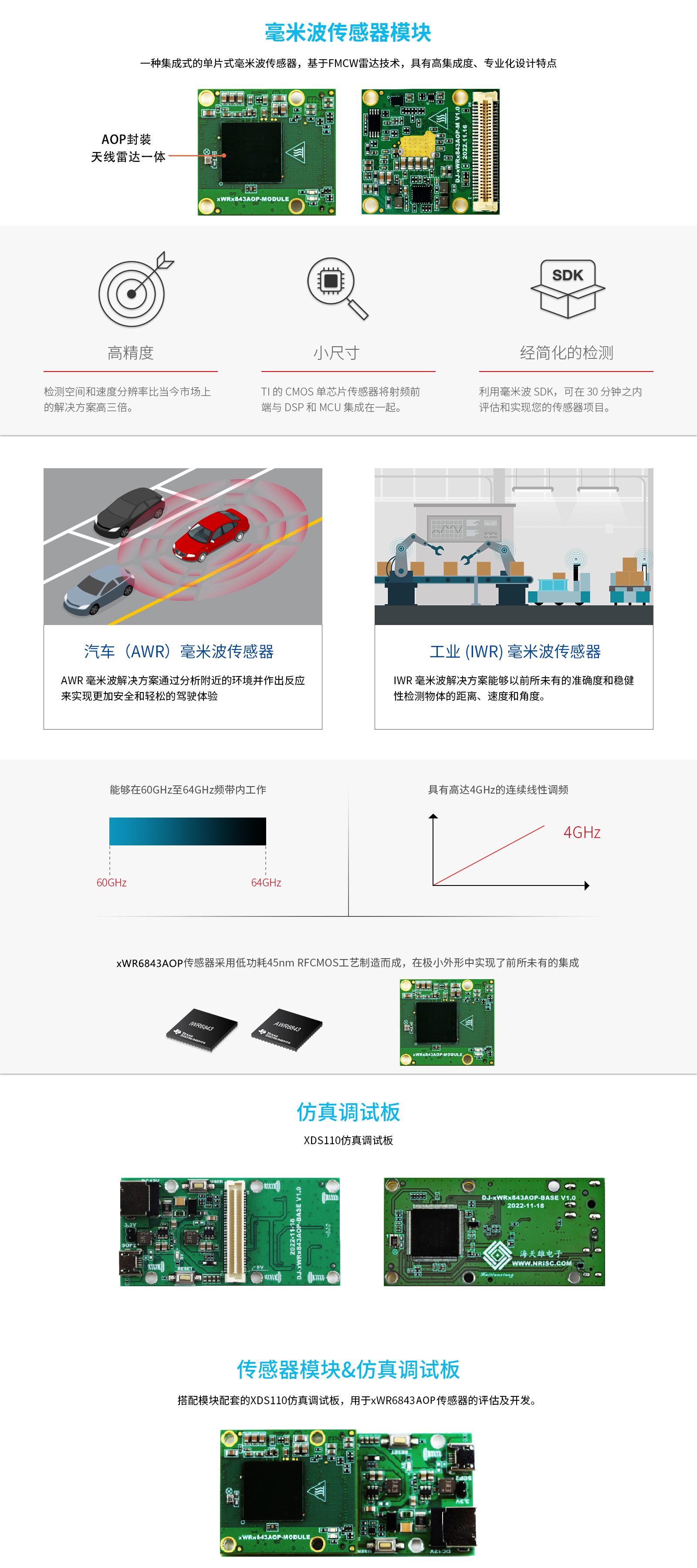

DJ-xWR6843AOP模塊是深圳市海天雄電子有限公司基于德州儀器Texas Instruments公司的IWR6843AOP（工業級）/AWR6843AOP （汽車級）單芯片60GHz至64GHz智能毫米波傳感器研發的一款前沿雷達模塊。

具有集成封裝天線（AoP），FMCW收發器，集成4個接收器和3個發送器的封裝天線，具有高集成度、高精度等特點，是業界首款單芯片集成天線毫米波雷達傳感器。

模塊體積小，容易嵌入到目標產品中，模塊尺寸僅為 35mm x 32mm，集成有雷達傳感器、PMIC、Flash、溫度傳感器、Micro USB以及晶振，板上一組雙排插針，引出JTAG、UART、SPI、LVDS高速接口、I2C、SYNC和電源等應用所需的功能信號接口。

搭配模塊配套的底板（XDS110仿真調試板），用于IWR6843AOP/ AWR6843AOP傳感器的評估及開發。

IWR/AWR6843AOP傳感器介紹：

--------------------------------------------------------------------------------------------------------------------

IWR/AWR6843AOP 是一款封裝天線 (AOP) 器件，是德州儀器 (TI) 的單芯片雷達器件系列的升級版。該器件在極小的 封裝中實現了出色的集成度，IWR6843AOP適用于工業領域中的低功耗、自監控、超精確雷達系統的理想解決方案,AWR6843AOP適用于汽車領域中低功耗、自監控、超精確雷達系統的理想解決方案。當前可提供多個系列，包括功能安全合規型器件 (ASIL-B) 和非功能安全器件。

它集成了一個 DSP 子系統，該子系統包含 TI 用于雷達信號處理的高性能 C674x DSP。該器件包含一個 BIST 處理器子系統，該子系統負責無線電配置、控制和校準。此外，該器件還包含用于汽車連接的用戶可編程 Arm Cortex-R4F。硬件加速器區塊 (HWA) 可執行雷達處理，并減輕 DSP 上的負載，從而執行更高級的算法。簡單編 程模型更改可支持各種傳感器應用，并且能夠進行動態重新配置，從而實現多模式傳感器。此外，該器件作為完 整的平臺解決方案進行提供。

IWR6843AOP/AWR6843AOP傳感器特性

·       FMCW 收發器

·       集成 4 個接收器和 3 個發送器的封裝天線 (AOP)

·       集成 PLL、發送器、接收器、基帶和 ADC

·       60GHz 至 64GHz 的覆蓋范圍，具有 4GHz 的連 續帶寬

·       支持 6 位移相器

·       基于分?jǐn)?shù) N PLL 的超精確線性調頻脈沖引擎

·       內置校準和自檢

·       基于 ARM? Cortex?-R4F 的無線電控制系統

·       內置固件 (ROM)

·       針對工藝和溫度進行自校準的系統

·       在符合功能安全標準的器件上提供嵌入式自監 控，無需主機處理器參與

·       用于高級信號處理的 C674x DSP（僅限 AWR6843）

·       用于 FFT、濾波和 CFAR 處理的硬件加速器

·       存儲器壓縮

·       用于物體檢測和接口控制的 Arm? Cortex?-R4F 微 控制器

·       支持自主模式（從 QSPI 閃存加載用戶應用）

·       具有 ECC 的內部存儲器

·       AWR6843：1.75MB，分為 MSS 程序 RAM (512KB)、MSS 數據 RAM (192KB)、DSP L1RAM (64KB) 和 L2 RAM (256KB) 以及 L3 雷 達數據立方體 RAM (768KB)

·       為用戶應用提供的其他接口

·       多達 6 個 ADC 通道（低采樣率監控）

·       多達 2 個 SPI 端口

·       多達 2 個 UART

·       2 個 CAN-FD 接口

·       I2C

·       GPIO

·       用于原始 ADC 數據和調試儀表的雙通道 LVDS 接口

·       器件安全（在部分器件型號上）

·       支持經過身份驗證和加密的安全引導

·       具有密鑰撤銷功能的客戶可編程根密鑰、對稱密 鑰（256 位）、非對稱密鑰（最高 RSA-2K）

·       加密軟件加速器 – PKA、AES（最高 256 位）、SHA（最高 256 位）、TRNG/DRGB

·       符合功能安全標準

·       專為功能安全應用開發

·       硬件完整性高達 ASIL-B 級

·       經 TUV SUD 進行 ISO 26262 認證達到 ASIL B 級

·       符合 AEC-Q100 標準

·       時鐘源

·       具有內部振蕩器的 40.0MHz 晶體

·       支持頻率為 40MHz 的外部振蕩器

·       支持外部驅動、頻率為 40MHz 的時鐘（方波/正弦波）

·       運行條件

·       結溫范圍為 –40°C 至 125°C

DJ-xWR6843技術參數
